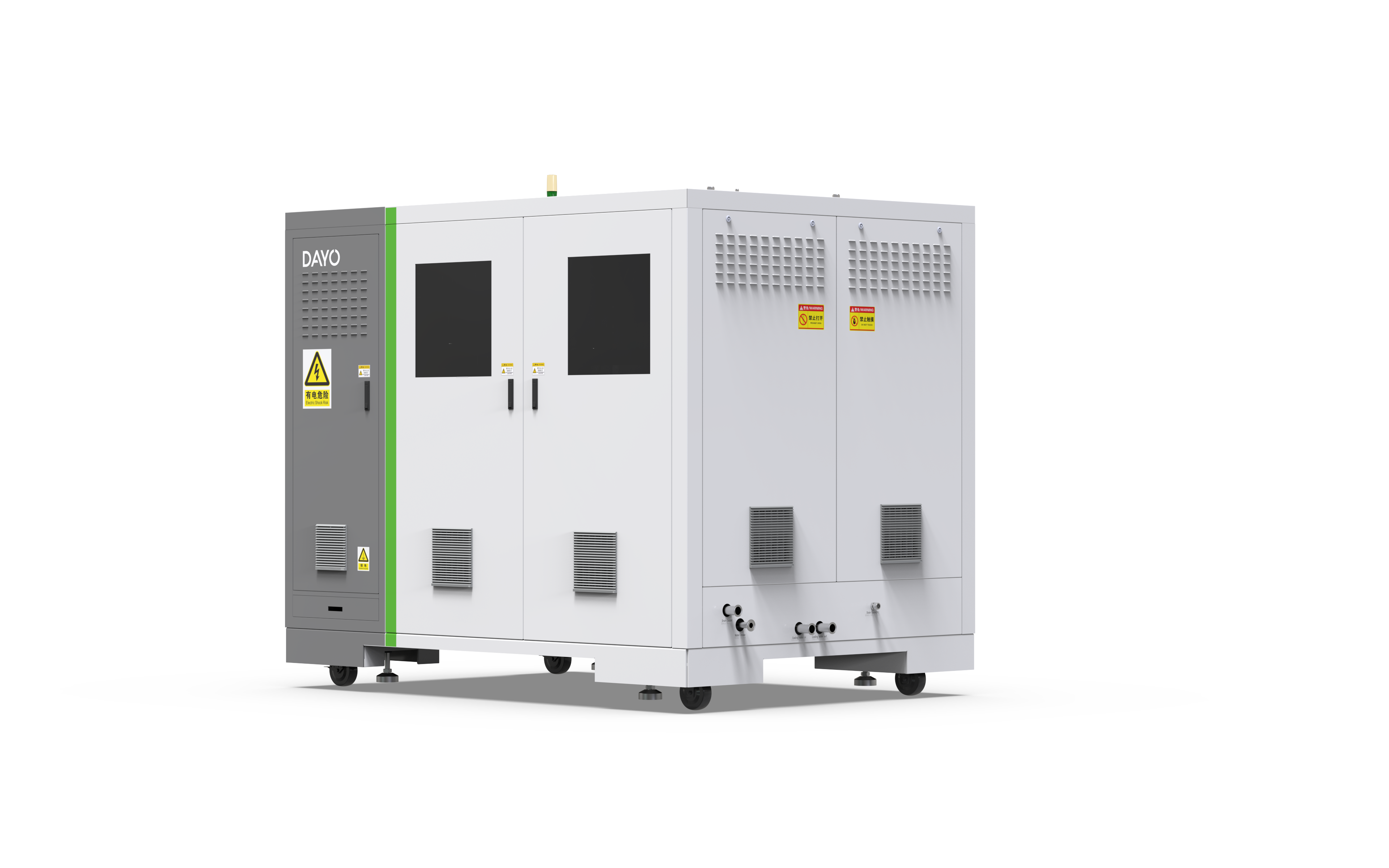

Multimax 系列电解槽制氢测试系统
产品描述
Multimax 系列旨在为PEM电解槽制氢提供一个精确、可靠、智能化的测试平台。由去离子水供给模块、循环水温控系统模块、氮气吹扫模块、背压控制模块、气液分离模块、气体浓度检测模块、PLC采集与控制模块、人机操作模块和安全监控模块等组成。通过测试系统平台在线数据检测和处理，实现监测并显示PEM电解槽运行过程中的各种参数和工作状态，可满足PEM电解槽的极化曲线、耐久性、各单体一致性等测试。
在线咨询
产品详细
一、产品功能特色
●氢气、氧气质量流量监测，氢中氧/氧中氢在线浓度监测；
●氢气/氧气自动（手动）背压控制，满足常压到高压范围阴阳极均压、差压的控制功能；
●具备气液分离处理功能，设置液位监测，接近阈值自动补水；
●具备循环水电导率在线监测功能；
●冷却液控温，电解槽预热升温速率3±1℃/min；
●具备远程监控功能，系统自动控制，24 小时无人值守安全动态运行；
●具备CC、 CV、阻抗测试（选配）多种模式；
●电源输出电压、电流、功率监测及防护；
●具备循环水电导率异常报警及处理功能；
●具备多手段安全自动防护操作，可选择执行卸载/断路、降压、降温、中断反应水供应、等安全防护动作；
●具备氢气、氧气侧的氮气自动吹扫与浓度在线监测功能；
●具备应急电源(UPS)，实现断电时系统联锁控制与保护，保证系统与人员安全；
●数据采集、存储功能：能够实时采集并存储电解槽的水流量、气体流量、温度、压力、电流、电压等信号；
二、技术参数
| Multimax 系列电解槽制氢测试系统技术参数表 | ||||
系统 | 项目 | Multimax40 | Multimax100 | Multimax200 |
氢气/氧气控制系统部分 | 功率 | 24kW | 60kW | 120kW |
氢气流量 | 4 Nm³/h | 10 Nm³/h | 20 Nm³/h | |
氧气流量 | 2 Nm³/h | 5 Nm³/h | 10 Nm³/h | |
氧气/氢气背压压力 | 0.1-5MPag | |||
稳态压力控制精度 | ±0.5%F.S. | |||
压差控制范围 | 具备两侧气体等压及差压控制功能，等压压差控制≤0.045KPa,差压压差控制≤4MPa； | |||
供水控制系统部分 | 水流量范围 | 4~ 40 L/min | 10~ 100 L/min | 20~ 200 L/min |
水流量控制精度 | ±1%F.S. | |||
温度控制范围 | RT+5℃~95℃ | |||
温度控制精度 | ±1%（稳态） | |||
预热速率 | 3±1℃/min | |||
电导率 | 0.05~ 20μS/cm | |||
净化水功能 | 具备 | |||
自动补水 | 具备 | |||
介质 | 去离子水 | |||
气体浓度检测部分 | 氢中氧传感器 | 0~4 %VOL，±1%F.S. | ||
氧中氢传感器 | 0~4 %VOL，±1%F.S. | |||
主机系统部分 | 电压巡检范围 | 0~5 V | ||
通讯协议 | Modbus、以太网等 | |||
供电电源 | AC380V、三相五线 | |||
选配功能 | 交流阻抗测试、防爆集装箱 | |||
