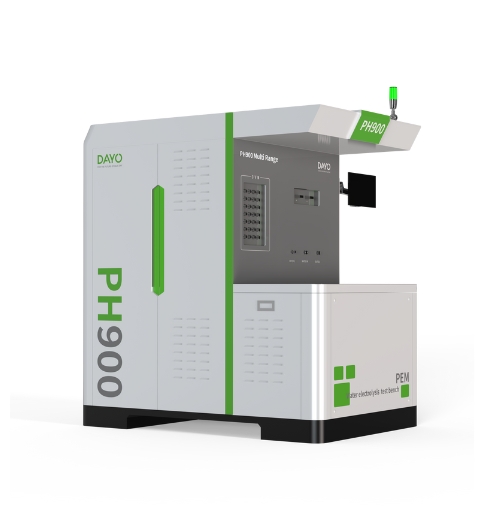

PH900 系列电解槽制氢测试系统

PH900电解槽制氢测试系统，是DAYO在深度洞察用户使用场景和技术痛点的基础上，推出了极具性价比优势的高精度PEM电解槽测试专用设备。可根据用户操作条件实现电解槽的性能测试、敏感性测试、部件选型、寿命评估和理论基础研究等功能；为客户提供高精度、高可靠性的测试系统。

测试系统主要由供水管理单元、控制管理单元、氮气吹扫单元、气体管理单元、直流电源单元、数据采集及控制单元、安全管理单元和人机操作单元等组成。

通过大友全正向自主研发的操作软件能够实时控制、监测并显示电解槽运行过程中的各种参数和工作状态，包括水的温度、压力、流量，电压、电流，冷却水温度、产生氢气的温度、压力、流量、纯度等参数，来实现电解槽在各种不同的工况下的工作。

一、产品功能特色

●氢气、氧气质量流量监测，氢中氧/氧中氢在线浓度监测；

●氢气/氧气自动（手动）背压控制，满足常压到高压范围阴阳极均压、差压的控制功能；

●具备气液分离处理功能，设置液位监测，接近阈值自动补水；

●具备循环水电导率在线监测功能；

●冷却液控温，电解槽预热升3±1℃/min；

●具备远程监控功能，系统自动控制，24 小时无人值守安全动态运行；

●具备CC、 CV、CP，阻抗测试（选配）多种模式；

●电源输出电压、电流、功率监测及防护；

●具备循环水电导率异常报警及处理功能；

●具备多手段安全自动防护操作，可选择执行卸载/断路、降压、降温、中断反应水供应、等安全防护动作；

●具备氢气、氧气侧的氮气自动吹扫与浓度在线监测功能；

●数据采集、存储功能：能够实时采集并存储电解槽的水流量、气体流量、温度、压力、电流、电压等信号；

二、技术参数

PH900 系列电解槽制氢测试系统技术规格表
系统	项目	参数
氢气/氧气控制系统部分	功率	2.5kW	5kW	10kW
	氢气流量	0.5 Nm³/h	1 Nm³/h	2 Nm³/h
	氧气流量	0.25 Nm³/h	0.5 Nm³/h	1 Nm³/h
	氧气/氢气背压压力	0.1-5MPag
	稳态压力控制精度	±0.5%F.S.
	压差控制范围	具备两侧气体等压及差压控制功能，等压压差控制≤0.045MPa,差压压差控制≤4MPa；
供水控制系统部分	水流量范围	0~ 0.4 L/min	0~ 0.8 L/min	0~ 1.6 L/min
	水流量控制精度	±1%F.S.
	温度控制范围	RT+5℃~95℃
	温度控制精度	±1%（稳态）
	预热速率	3±1℃/min
	电导率	0.05~ 20μS/cm
	净化水功能	具备
	自动补水	具备
	介质	去离子水
气体浓度检测部分	氢中氧传感器	0~4 %VOL，±0.5%F.S.
	氧中氢传感器	0~4 %VOL，±0.5%F.S.
主机系统部分	通讯协议	Modbus、以太网等
	供电电源	AC380V、三相五线
	选配功能	交流阻抗测试、高精度CVM电压巡检
