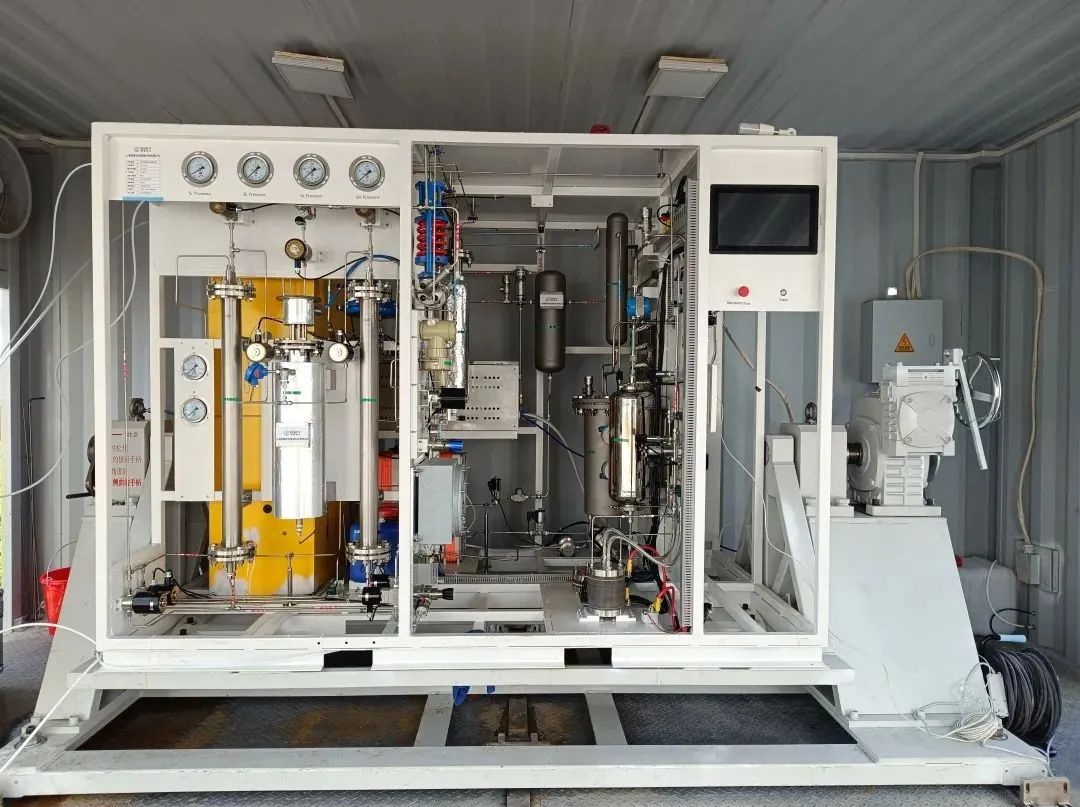

PEM电解槽集装箱式定制制氢装置
产品描述
本系列产品设计旨在完成 PEM电解槽BOP成撬系统集成开发与多功能使用场景，为精准满足客户在研发阶段的测试与应用需求
整个系统平台集成了多个关键功能单元，包括高效的气液分离单元、实时精准的气体浓度监测单元、集成化的气体冷却干燥及水热管理模块、智能压力联动控制模块以及全方位的安全保护模块等。通过高度集成的软硬件一体化控制架构，实现了对系统运行状态的在线实时数据监测与智能处理，从而全面保障制氢过程的稳定、高效与安全。
在线咨询
产品详细
1. 高集成度：系统以撬装形式集成电解槽、气液分离器、补水泵、直流电源、冷却干燥、纯化单元及智能控制系统等全部核心设备与模块，构成一体化测试平台。
2. 智能化控制与监测：采用西门子PLC与触摸屏实现软硬件一体化控制，可实时监测并记录电压、电流、压力、温度、气体纯度、水质等全参数，具备数据无线传输与远程调试功能。
3. 专业安全保障：配备两级安全报警系统（提示与应急处理），集成氢气泄漏探测、多点压力与温度监控、自动氮气吹扫及系统连锁保护，确保测试过程安全。
4. 紧凑化设计：采用紧凑化撬装设计，占地面积小，便于移动、安装与在有限空间内部署。
5. 测试功能全面：具备对PEM电解槽性能、寿命、可靠性及安全性的综合测试能力，覆盖从研发、检测标定到下线测试的全流程需求。
6. 专业团队支撑：项目实施配备经验丰富的专项团队，涵盖系统架构、控制工程、电气软件及质量管控，保障系统从设计、集成到调试交付的专业性与可靠性。
| 技术规格表 | ||||
| 系统 | 项目 | 参数 | ||
| 纯水供给系统 | 出氢流量 | 1Nm³/h | 10Nm³/h | 20Nm³/h |
| 纯水补给 | >1Barg | >1Barg | >1Barg | |
| 系统耐压 | 5Barg | 5Barg | 5Barg | |
| 最大补水流量 | 1.0L/min | 10L/min | 20L/min | |
| 温度控制 | 55℃~65℃,电解槽温控换热器 | 55℃~65℃,电解槽温控换热器 | 55℃~65℃,电解槽温控换热器 | |
| 去离子器 | ≤0.1μS/cm 全工作压力和工作温度范围内可用 | ≤0.1μS/cm 全工作压力和工作温度范围内可用 | ≤0.1μS/cm 全工作压力和工作温度范围内可用 | |
| 氢气侧参数 | 系统耐压 | 25barg | 25barg | 25barg |
| 出口压力 | >20barg；±1%FS（稳态） | >20barg；±1%FS（稳态） | >20barg；±1%FS（稳态） | |
| 出氢流量 | Max 1.5Nm³/h | Max 12Nm³/h | Max 25Nm³/h | |
| 出氢中氧含量 | 100~1000PPM | 100~1000PPM | 100~1000PPM | |
| 冷凝水处理 | 回收进氧水分离罐 | 回收进氧水分离罐 | 回收进氧水分离罐 | |
| 氧气侧参数 | 出口压力 | 常压 | 常压 | 常压 |
| 出氧流量 | 0.5Nm³/h | 5Nm³/h | 10Nm³/h | |
| 出氧中氢含量 | 配置仪表0~2%量程；±2%FS | 配置仪表0~2%量程；±2%FS | 配置仪表0~2%量程；±2%FS | |
| 氢气纯化系统 | 系统耐压 | 25barg | 25barg | 25barg |
| 纯化方法 | PSA | PSA | PSA | |
| 出气纯度 | ＞99.9995% | ＞99.9995% | ＞99.9995% | |
| 在线微量氧测量范围 | 0~10ppm | 0~10ppm | 0~10ppm | |
| 在线露点测量范围 | -65~+20℃ | -65~+20℃ | -65~+20℃ | |
| 氢气损耗量 | ＜10% | ＜10% | ＜10% | |
| 氮气吹扫系统 | 系统耐压 | 20barg | 20barg | 20barg |
| 氮气注入位置 | 手动/自动 | |||
| 气体泄露检测系统 | 氢气泄露探测器 | 0~100%LEL；±2%FS | 0~100%LEL；±2%FS | 0~100%LEL；±2%FS |
| 运行调节系统 | 调节比例 | 5~100% | 5~100% | 5~100% |
| 热启动至满负荷时间 | 20s | 20s | 20s | |
| 冷启动至满负荷时间 | 15min | 20min | 20min | |
| 直流电源系统 | 电源输入条件和输出品质 | 最大功率≥7.2kW 输入电压 380VAC 输出电压精度 ≤1% 输出电流精度 ≤1% 输出电压纹波 ≤1% 总电流畸变率 ≤3%（总谐波畸变率） 功率因数 ≥0.99 最大转换效率 ≥97% 动态响应时间 ＜0.1 秒 通信接口 RS485，Ethernet 防护等级 IP42 工作温度 -30℃~50℃ | 最大功率≥50kW 输入电压 380VAC 输出电压精度 ≤1% 输出电流精度 ≤1% 输出电压纹波 ≤1% 总电流畸变率 ≤3%（总谐波畸变率） 功率因数 ≥0.99 最大转换效率 ≥97% 动态响应时间 ＜0.1 秒 通信接口 RS485，Ethernet 防护等级 IP42 工作温度 -30℃~50℃ | 最大功率≥150kW 输入电压 380VAC 输出电压精度 ≤1% 输出电流精度 ≤1% 输出电压纹波 ≤1% 总电流畸变率 ≤3%（总谐波畸变率） 功率因数 ≥0.99 最大转换效率 ≥97% 动态响应时间 ＜0.1 秒 通信接口 RS485，Ethernet 防护等级 IP42 工作温度 -30℃~50℃ |
